Retomando,

Decia que el articulo de Opsodis me dejo pensando en otro articulo relacionado que había leído hace un tiempo donde analizaban los efectos de montar parlantes en diferentes configuraciones array. Este metodo, como se sabe, tienen la particularidad que dependiendo del tipo de array, la respuesta polar y consecuentemente en frecuencia de todo el conjunto para una determinada posición, se modifica mucho en relación a lo que seria la respuesta de una sola unidad.
Lo bueno que hoy día ya hay bastante investigación sobre polar shaping y todo eso (para el que quiera leer).

Y claro, el array mas simple es el de dos parlantes. Ok. Donde poner dos parlantes mas en este auto? Que tal la puerta trasera? El problema es que la la estoy usando como rear-Fill con un par de parlantitos horribles. Pero casi nunca los uso así que podrían volar…

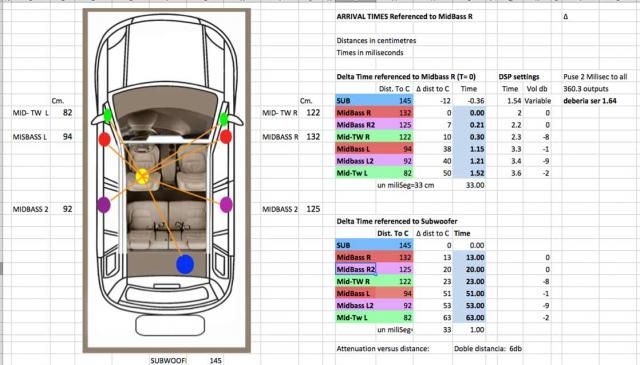

Entonces la pregunta de rigor (mortis, si da mal) seria: como terminarían dando las distancias de los parlantes entre si considerando dos nuevos parlantes en las puertas traseras? Bueno, medí todas las distancias e hice una tabla (que la pueden consultar abajo) y aparecieron cosas muy buenas, como por ejemplo esta: si definímos un punto desde la mitad de la frente del conductor y medimos la distancia entre ese punto y el MB de la puerta delantera y el de la puerta trasera el resultado es que esa distancia es casi la misma. Bingo. Y las demás medidas dan bien también.

En esta tabla también compare las dos escuelas de pensamiento respecto al delay relativo. Podemos ampliar eso después si a alguien le interesa.

Imagen




Asi que compre un par de parlantes para las puertas traseras y un amp simple que los alimente.
Elegi los nuevos parlantes con la idea adicional de reforzar la parte baja del Midbass donde los Dayton se quedan cortos por su cono de Aluminio, y no me intereso que llegan solo hasta 1500Hz arriba, dado que los puntos de cruce estarían proyectados alrededor de 70 y 500Hz. Asi que un Woofer de suspension muy blanda podria ir bien en este caso.
Los parlantes finalmente elegidos son los Pearless SLS y las fotos están en unos posts anteriores. Este parlante no creo que fuera una buena elección como único Mid-bass, pero juntos complementan bien la curva del Dayton.



Proximo post: detalles y mediciones finales


Avatar de Usuario
gringoford
Usuario Registrado
Mensajes: 486
Registrado: 14 Feb 2008, 23:04
Ubicación: Avellaneda-Sta fe

04 Oct 2014, 21:42

que laburito eh!!


Hu: ???
Potes: Alpine PDX F6 - ???
Compos: Dls Up6i
Sub: ???
de a poco va ir tomando forma...
Avatar de Usuario
ricren
Usuario Registrado
Mensajes: 727
Registrado: 12 Nov 2010, 14:39

07 Oct 2014, 19:24

Seguimos con el montaje del conjunto adicional trasero:

Este es el Woofer. Se puede ver que tiene un buen sistema magnético.

Imagen

Y este amplificador Soundstream Nano que tiene las 3 B:

Imagen

Aca están las fotos del montage de los Woofers en las puertas traseras. Se tuvo especial cuidado de cerrar todos los agujeros de la puerta para poder tener mejor rendimiento en frecuencias bajas. Se usaron unas piezas de plástico duro reforzadas con aluminio, del tamaño de los agujeros y selladas con silicona. Ademas se insonorizo la chapa externa de la puerta con lo que tenia a mano, unos aplicaciones de membrana reforzada.
Con eso la puerta quedo bastante neutra.
Foto de puerta antes de la modificación con el parlante de rear fill.


Imagen


Imagen





Una dificultad adicional fue que en muy bajas frecuencias los woofers terminaban tocando la “reja” stock de la puerta, así que hubo que tornear esa parte de plástico y agregar unos separadores de goma entre los parlantes y la reja. Con eso se resolvió el problema.

Imagen

Imagen


Una vez montados los parlantes traseros mas el amplificador hice una prueba rápida y ya el sonido era otra cosa. Totalmente distinto. En realidad, antes de esta movida ya había probado el concepto llevando unos monitores de estudio de 6.5” que uso desde hace años (y que tengo muy estudiado como suenan) y los había puesto cerca del lugar donde seria la futura colocación de los woofers. Esta prueba había dado muy bien, pero nunca se sabe con estas cosas hasta la instalación final.

después sigo con mas detalles.


Avatar de Usuario
mbquartiano
Usuario Registrado
Mensajes: 67
Registrado: 07 Ago 2012, 14:43
Ubicación: rosario

25 Oct 2014, 19:46

ricren escribió:...después sigo con mas detalles.
despues cuando? :whistle: :biglaugh: Quiero conocer la historia completa! :thumright:


"Dios le dió al hombre un Cerebro y un Pene, pero solo suficiente Sangre para que funcione uno a la vez"
Robin Williams RIP
Avatar de Usuario
ironblack
Usuario Registrado
Mensajes: 35
Registrado: 08 Oct 2014, 22:24

27 Oct 2014, 06:25

http://www.youtube.com/watch?v=-yHBcEXAWuU

Porque Jesus no se caso... para que se riean un ratito..

Muy buen laburo!! Saludos
